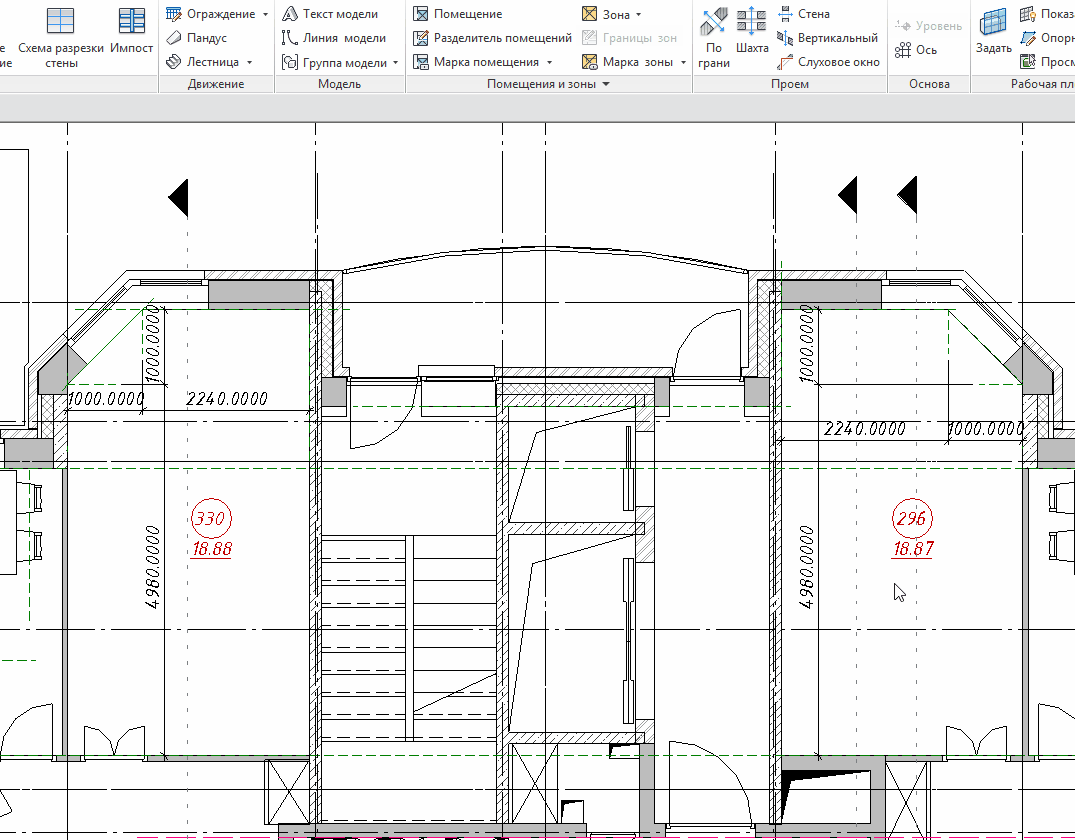

Что делать если у вас есть 2 одинаковых помещения, идеально начерченных, а площади в них отображаются по разному?

Возможно все дело в пересекающихся стенах под углом 135 гр.

Для того чтобы исправить площади прочертите линию разделения помещения в этом пересечении. Возможно это не самое лучшее решение, но оно работает.
